1.如果误把220V交流接触器接入220V直流电源会出现什么情况?为什么?  2.如果误把24V直流继电器接入24V交流电源,又会出现什么情况?为什么? 

优德体育 1.当交流接触器接入220V直流时:  通过的电流=220V/接触器线圈电阻值。  

因交流接触器线圈直流电阻值很小,所以通过的电流很大,会很快过热,烧毁。  2.把24V直流继电器接入24V交流电源,由于24V直流继电器线圈的交流阻抗很大,流过继电器线圈的电流很小,继电器不能吸合。 

1、如果把220V交流接触器接入220V直流,由于线包对直流的感抗为0,直流电阻值大大小于交流阴抗,将会在几秒钟内过热而烧毁。  

优德体育 2、接入24V直流,将视型号而定。有的可以工作,有的(特别是大电流的)也要过热,时间长了会烧毁线包。

由于交流接触器线圈的匝数较少,直流电阻较小,当通入交流电流时,则产生较大的感抗和足够 的电磁吸力,使衔铁动作,接触器主触点闭合;如果将直流电流通入吸引线圈时,感抗为0,电阻又小, 流过线圈的电流将很大,使线圈发热,甚至烧毁。

优德体育 所以,交流接触器在一般情况下是不能通入直流电流, 作为直流接触器使用的。

优德体育 主接点一般是常开接点,而辅助接点常有两对常开接点和常闭接点,小型的接触器也经常作为中间继电器配合主电路使用。

优德体育 交流接触器的接点,由银钨合金制成,具有良好的导电性和耐高温烧蚀性。

交流接触器动作的动力源于交流通过带铁芯线圈产生的磁场,电磁铁芯由两个「山」字形的幼硅钢片叠成,其中一个固定铁芯,套有线圈,工作电压可多种选择。为了使磁力稳定,铁芯的吸合面加上短路环。交流接触器在失电后,依靠弹簧复位。

另一半是活动铁芯,构造和固定铁芯一样,用以带动主接点和辅助接点的闭合断开。

优德体育 如果误将交流接触器线圈接入等电压直流电,或者将直流接触器线圈误接入等电压交流电,会怎样?

咱们先来了解交流接触器和直流接触器的不同之处。

交流接触器接入直流电源会出现什么情况?

直流接触器

交流接触器接入直流电源会出现什么情况?

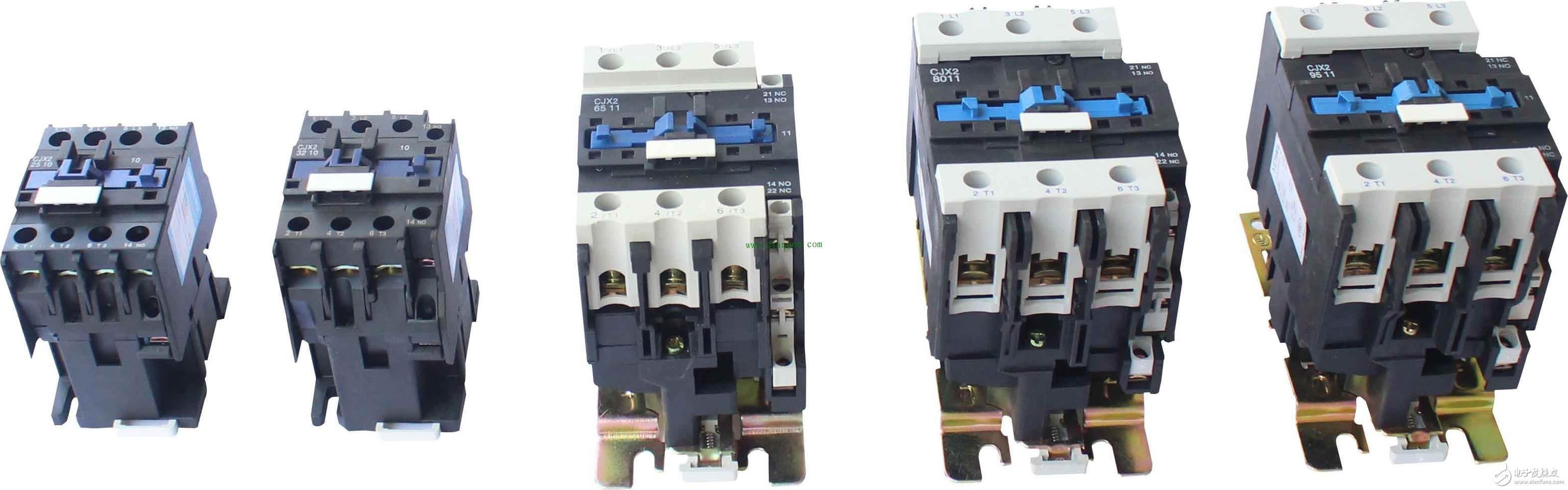

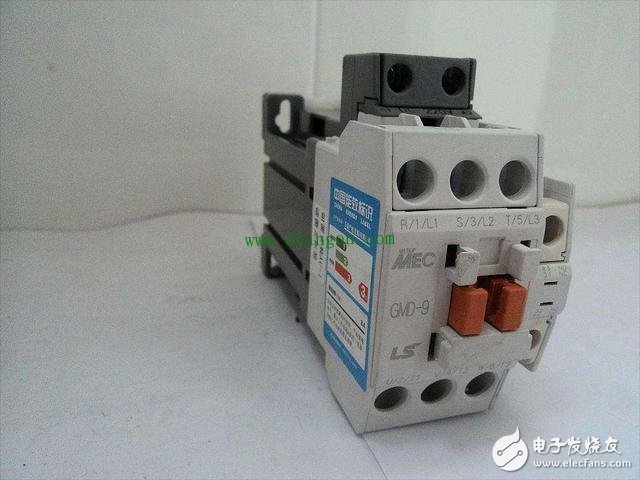

交流接触器

1.铁芯结构不同。

优德体育 交流接触器线圈通入的是交流电,会产生涡流,所以交流接触器铁芯是由相互绝缘的硅钢片叠装而成。而且50HZ交流电,每秒会100次过零点,零点是没有电流的,所以为了解决零点没有吸合力的问题在电磁铁芯上加有短路环。交流接触器铁芯一般为E型。

交流接触器接入直流电源会出现什么情况?

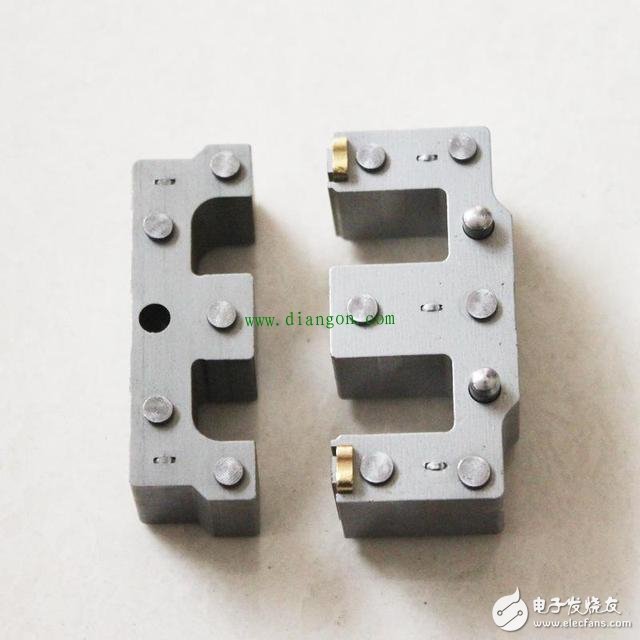

交流接触器铁芯

直流接触器线圈通入的是直流电,所以没有涡流和过零点的情况,所以铁芯由整块软钢制成的,一般为U型。

2.线圈匝数不一样。

交流接触器线圈匝数少,线径粗,电流大。直流接触器线圈细长,匝数特别多。

3.可操作频率不同。

交流接触器启动电流大,操作频率最高为600次/小时。直流接触器操作频率可高达2000次/小时。

4.触点灭弧装置不同:交流接触器采用栅片灭弧装置,直流接触器则采用磁吹灭弧装置。

根据以上不同,可以分析出:

交流接触器线圈接入直流电时:没有了感抗,线圈变为纯电阻负载,线圈匝数少,电阻较小,电流会很大,使线圈发热烧坏。

直流接触器线圈接入交流电时:由于线圈细长,匝数多,电阻大,无法吸合,或者时合时放。
